So lesen Sie die technische Zeichnung einer Glas-Spirituosenflasche: Ein Leitfaden für Marken und Brennereien

Einführung

In der Glasverpackungsindustrie ist eine technische Zeichnung mehr als nur eine Skizze; Es handelt sich um einen rechtsverbindlichen Vertrag zwischen der Brennerei und dem Hersteller. Unabhängig davon, ob Sie einen handwerklich hergestellten Mondschein oder einen Premium-Wodka auf den Markt bringen, kann die Fehlinterpretation einiger Millimeter zu undichten Verschlüssen oder einer Katastrophe bei der Etikettierung führen.

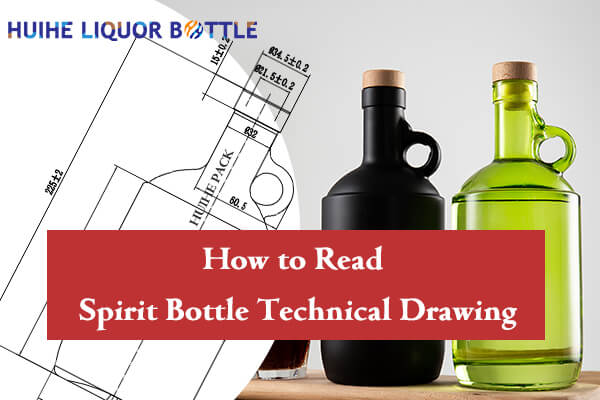

In diesem Leitfaden erklären wir anhand eines 750-ml-Moonshine-Glaskrugs , wie Sie diese Dokumente lesen und warum sie für Ihre Form-, Abfüll- und Verpackungsphasen von entscheidender Bedeutung sind.

Begriffe und Abkürzungen

Grundlegendes zu den wichtigsten Abmessungen, Toleranzen und Spezifikationen für Ihre individuelle Flasche.

1. Die Anatomie einer Spirituosenflasche (Schlüsselabmessungen)




   Wenn Sie sich eine Zeichnung ansehen, sehen Sie in der Nähe des Halses mehrere mit Buchstaben codierte Maße. Diese sind entscheidend für die Passform Ihres Verschlusses:

   T (Gewindedurchmesser):	Der Außendurchmesser des durchgehenden Fadens.
   E (Außenhalsdurchmesser):	Der Durchmesser des Halses ohne Gewinde.
   I (Innendurchmesser):	Das kritischste Maß für den Kork- oder Stopfensitz.
   H (Gesamthöhe):	Von der Basis bis zur Spitze des Ziels.




2. Kapazität und Füllpunkt verstehen


   Eine professionelle Zeichnung zeigt nicht nur die Größe; es zeigt die Lautstärke an

   Nennkapazität:	Das Standardvolumen (z. B. 750 ml ).
   Fassungsvermögen:	Das Gesamtvolumen ist bis ganz oben gefüllt.
   Füllpunkt:	Der Abstand von der Oberkante des Finishs bis zum Flüssigkeitsspiegel bei Nennkapazität.




3. Warum Toleranzen wichtig sind




   Glas ist ein natürliches Material, das bei hohen Temperaturen geformt wird. Deshalb ist keine Flasche „perfekt“.

   (1) Kapazitätstoleranz: Wird normalerweise als ±5 ml oder ähnlich ausgedrückt.

   (2) Gewichtstoleranz: Die Variation in der Glasmasse selbst. Wenn Sie diese verstehen, vermeiden Sie Überraschungen während der Qualitätskontrollphase.




4. Professioneller Profi-Tipp für Brennereien

   Überprüfen Sie immer den durchsichtigen Etikettenbereich . Auf einer technischen Zeichnung gibt dies die flache Oberfläche an, auf der Ihr Etikett ohne Falten oder Blasen angebracht werden kann.

' Benötigen Sie Hilfe bei der Überprüfung Ihrer Zeichnung? Senden Sie sie für eine kostenlose Prüfung an unsere Ingenieure. '

Vom Entwurf zur Produktion: Warum das wichtig ist

1. Diversifizierung der Flaschenformen: Hauptschwerpunkte

Während unser Beispiel einen Moonshine-Krug zeigt , haben verschiedene Spirituosenflaschenformen auf einer Blaupause einzigartige technische Prioritäten:

• Runde Flaschen : Der Fokus liegt auf der Zylindrizität . Ein perfekter zylindrischer Körper sorgt dafür, dass automatische Etikettiermaschinen Etiketten reibungslos und ohne eingeschlossene Luftblasen anbringen.

• Quadratische/rechteckige Flaschen : Die Priorität ist der Eckenradius . Ein zu kleiner Radius kann zu einer ungleichmäßigen Glasverteilung führen, wodurch die Ecken brüchig und bruchanfällig werden.

• Ausgefallene/unregelmäßige Formen: Diese Designs müssen den Schwerpunkt deutlich anzeigen . Dies ist entscheidend, um zu verhindern, dass die Flaschen in Hochgeschwindigkeits-Abfülllinien umkippen.




2. Blueprint to Mold: Die Grundlage der Individualisierung

• Designbestätigung: Die technische Zeichnung ist die alleinige Autorität für den Formenbau. Sobald die Zeichnung unterzeichnet ist, werden die Formen präzise nach diesen genauen Millimeterangaben geschnitzt.

• 2,5D-zu-3D-Rendering: Um Spirituosenmarken und Brennereien bei der Visualisierung des Endprodukts zu unterstützen, können wir 3D-Renderings basierend auf dem 2D-Entwurf bereitstellen. Dadurch können Sie die ästhetische Wirkung bewerten, bevor Sie in physische Formen investieren.




3. Downstream-Kompatibilität: Vermeidung kostspieliger Fehler

Wenn Sie die Zeichnung verstehen, stellen Sie sicher, dass sich Ihre Flasche perfekt in den Rest Ihrer Produktionskette einfügt:

• Füllen (der Füllpunkt): Wenn der Füllpunkt in der Zeichnung ungenau markiert ist, kann es zu einer „Überfüllung“ (Überlaufabfall) oder einer „Unterfüllung“ (nicht voll erscheinen) kommen, die beide dem Ruf der Marke schaden.

• Verpackung (Durchmessertoleranz): Wenn der tatsächliche Durchmesser einer Flasche an der Obergrenze der Toleranz liegt, passt sie möglicherweise nicht in Ihre vorbestellten individuellen Kartons . Überprüfen Sie diese Maße immer mit Ihrem Verpackungspartner.

• Versiegelung (Innendurchmesser): Das mit „ I “ gekennzeichnete Maß ist der Goldstandard für die Auswahl des richtigen Korkens oder Stopfens . Wir empfehlen dringend, sofort nach Fertigstellung der Zeichnung Korkproben für Versiegelungstests einzusenden.

Profi-Tipps für Spirituosenmarken

Was Sie bei der Freigabe einer technischen Zeichnung beachten sollten:

• Ebenheit der Etikettenplatte: Stellen Sie sicher, dass in der Zeichnung eine ebene Oberfläche angegeben ist, die den Anforderungen Ihrer Etikettiermaschine entspricht. Jede leichte Krümmung in der Etikettierzone kann bei Hochgeschwindigkeitsanwendungen zu Luftblasen oder falsch ausgerichteten Etiketten führen.

• Headspace (Expansionsraum): Stellen Sie immer sicher, dass die randvolle Kapazität ausreichend Headspace über der Nennkapazität bietet . Dieser Raum ist wichtig, um die Flüssigkeitsausdehnung während des Transports zu ermöglichen, insbesondere wenn die Behälter unterschiedlichen Temperaturen ausgesetzt sind.

• Bottom Push-up (The Punt): Überprüfen Sie bei Premium-Whisky oder High-End-Spirituosen die Tiefe des Bottom Push-up. Eine tiefere Einkerbung erhöht nicht nur die strukturelle Festigkeit, sondern erhöht auch die „Präsenz im Regal“ und den ästhetischen Wert der Flasche und erfüllt damit die Erwartungen einer Luxusmarke.







Abschluss

Raten Sie nicht – überprüfen Sie es. Ein professioneller Glaslieferant sollte immer eine detaillierte 2D-Zeichnung und idealerweise eine 3D-Wiedergabe bereitstellen, bevor Sie in die Massenproduktion investieren.

„Haben Sie ein individuelles Design? Laden Sie Ihre Zeichnung hier hoch, um eine kostenlose technische Machbarkeitsprüfung durch unsere Ingenieure zu erhalten.“
